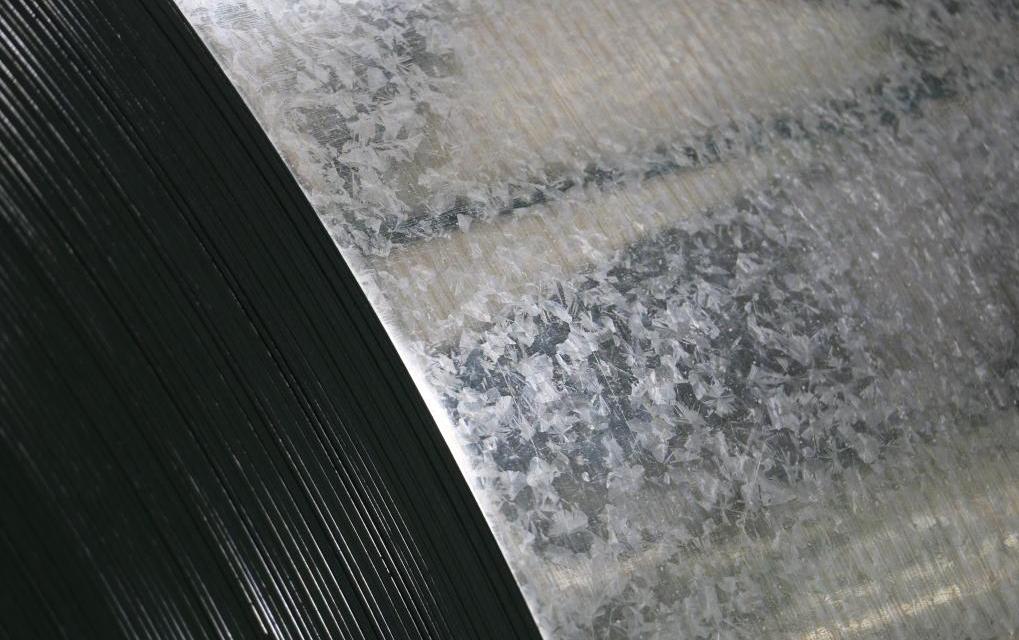

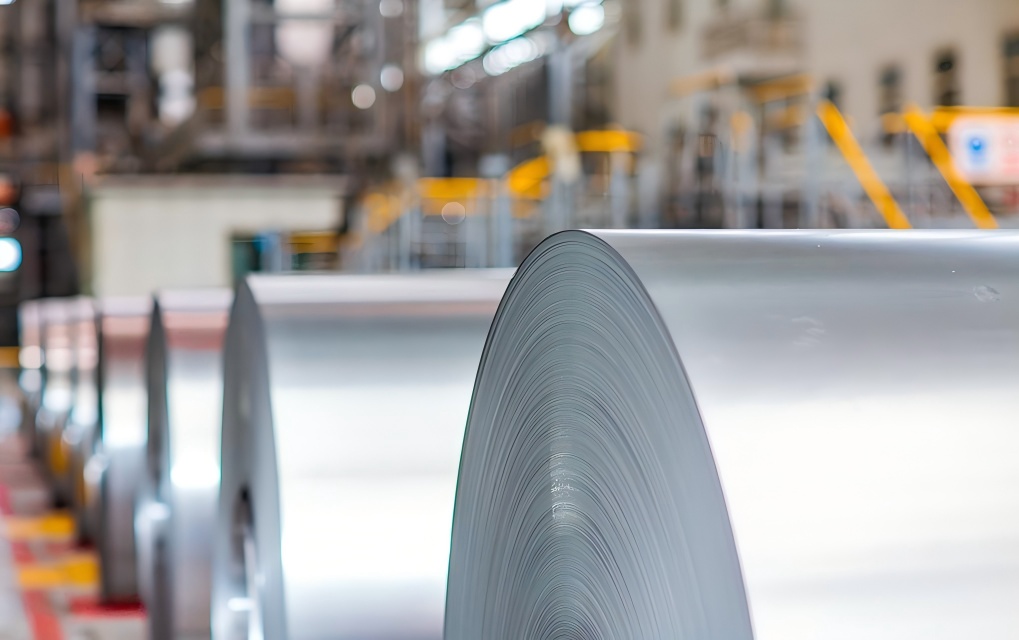

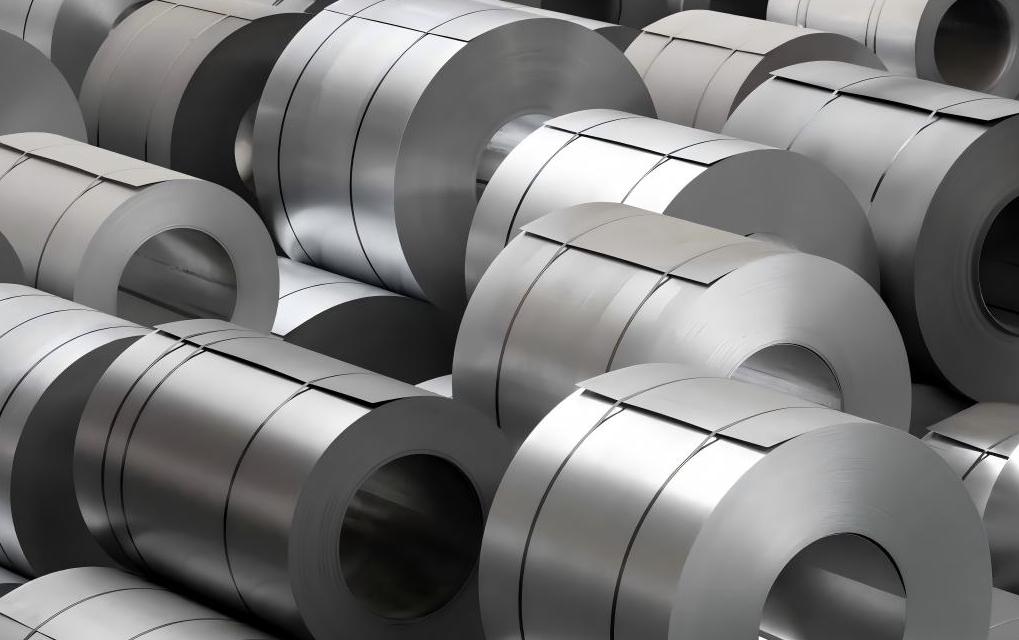

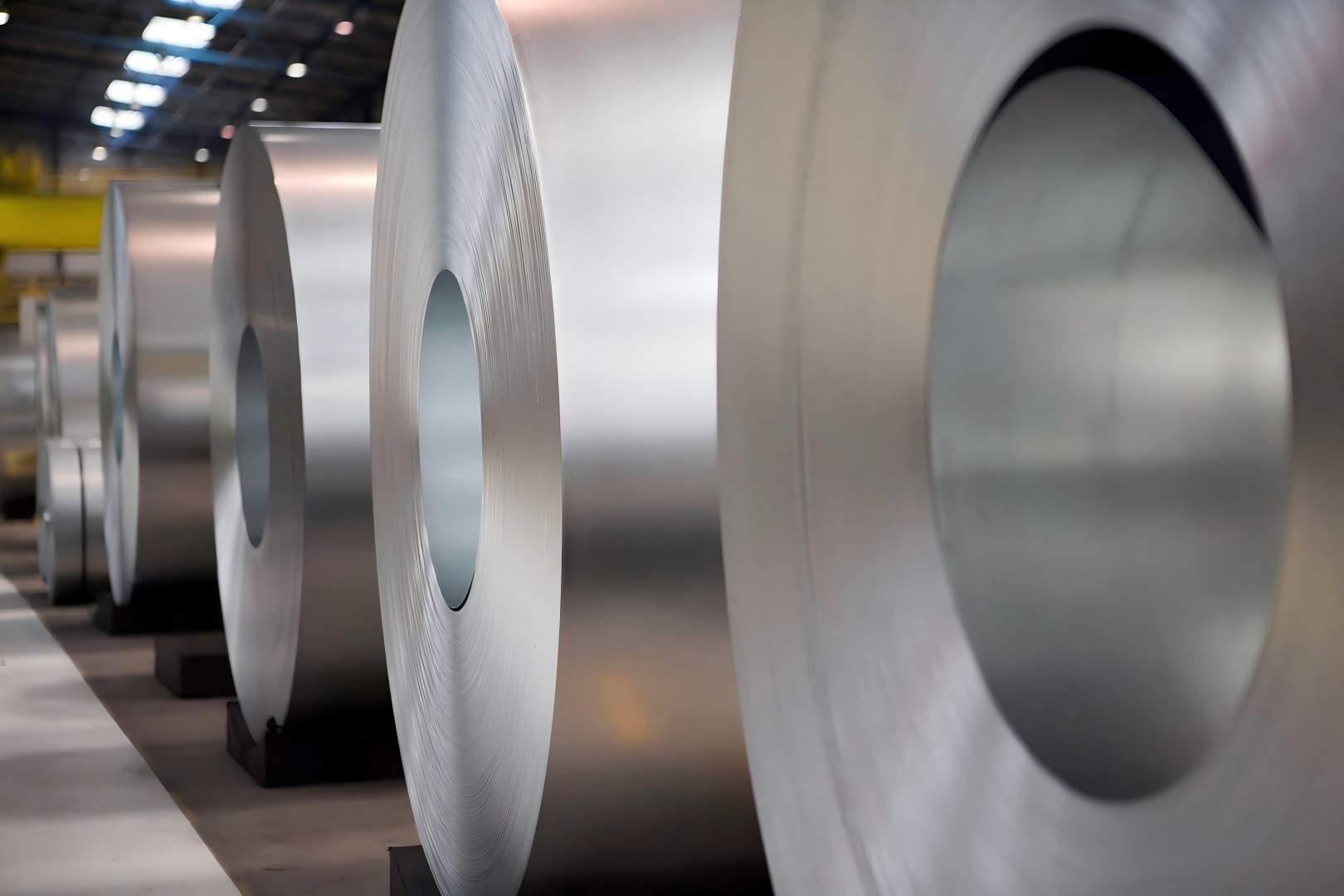

ملف فولاذي مطلي بالزنك والألومنيوم والمغنيسيوم

السمك الاسمي	0.15-2.5 ملم
العرض الاسمي	800-1300 ملم
الدرجات	DX51D/DX52D/DX53D S250GD/S350GD/S550GD
كتلة الطلاء	30-220 جم/م2
القطر الداخلي الاسمي	580 مم/610 مم
وزن الملف	3.0-8.0 طن متري
تلألأ	مُصغّر (صفر)
نوع التخميل	كرومات، غير كرومات

-

طلاءات الزنك والزنك والألومنيوم والمغنيسيوم في اختبار رش الملح

تتميز الفولاذ المسحوب بعمق والمغطى بالغمس الساخن من عائلة الدرجة DX وفقًا لـ EN 10346 بخصائص تشكيل ممتازة ومقاومة جيدة للشيخوخة. تتميز الخصائص الميكانيكية لدرجات الفولاذ الفردية المسحوبة بعمق بمستوى قوة الخضوع وقوة الشد بالإضافة إلى الحد الأدنى المضمون لقيم الاستطالة عند الكسر.

الفولاذ منخفض الكربون للتشكيل البارد

الخصائص وفقًا لـ EN 10 346



DX51D | 1.0917





درجة DX51D هي درجة طي آلي، وهي مناسبة لأعمال التشكيل الحرفي البسيطة، بالإضافة إلى إنتاج أشكال مقاطع بسيطة. تُستخدم DX51D بشكل عام في الهندسة الميكانيكية والإنشائية، مثل تقنيات التهوية، وأنظمة تكييف الهواء، وخزائن المفاتيح، والصناعات الكهربائية، والأجهزة المنزلية، والأثاث الفولاذي.



نوع الفولاذ

درجة	قوة الشد Rm ميجا باسكال	تشطيب السطح	رقم المادة
DX51D	270-500	+Z، +AZ، +ZM	1.0917



التركيب الكيميائي

الفولاذ منخفض الكربون للتشكيل البارد

الخصائص وفقًا لـ EN 10 346



DX52D | 1.0918





الدرجة DX52D هي درجة رسم ويمكن استخدامها للرسم والختم وتحديد الأجزاء الصعبة.



نوع الفولاذ

درجة	قوة الشد Rm ميجا باسكال	تشطيب السطح	رقم المادة
DX52D	270-420	+Z، +AZ، +ZM	1.0918



-

التركيب الكيميائي

C	Si	Mn	P	S	Ti
0.12	0.50	0.60	0.10	0.045	0.30



---

الفولاذ منخفض الكربون للتشكيل البارد

الخصائص وفقًا لـ EN 10 346



DX53D | 1.0951



الدرجة DX53D هي درجة سحب عميق تلبي المتطلبات العالية فيما يتعلق بالقدرة على التشكيل وهي مناسبة بشكل خاص لإنتاج مقاطع صعبة ذات سماكات أكبر.



نوع الفولاذ

درجة	قوة الشد Rm ميجا باسكال	تشطيب السطح	رقم المادة
DX53D	270-380	+Z، +AZ، +ZM	1.0951

-

التركيب الكيميائي

C	Si	Mn	P	S	Ti
0.12	0.50	0.60	0.10	0.045	0.30

---





---

تُستخدم فولاذات الغمس الساخن من فئة S، وفقًا للمعيار EN 10346، في الهندسة المدنية. تُصنف هذه الفولاذات وفقًا لقيم تزايدية للحد الأدنى لإجهاد الثبات Rp0.2، من 220 إلى 550 ميجا باسكال. وتُستخدم في البناء والهندسة الميكانيكية وصناعة المركبات.

الفولاذ الهيكلي

الخصائص وفقًا لـ EN 10 346



S250GD | 1.0242



الدرجة S250GD هي فولاذ هيكلي بقوة خضوع لا تقل عن 250 ميجا باسكال.

نوع الفولاذ

درجة	إثبات الإجهاد Rp0,21) ميجا باسكال دقيقة.	قوة الشد Rm2) ميجا باسكال دقيقة.	تشطيب السطح	رقم المادة
S250GD	250	330	+Z، +AZ، +ZM	1.0242

-

التركيب الكيميائي

C	Si	Mn	P	S
0.20	0.60	1.70	0.10	0.045





•
•
•
•

الفولاذ الهيكلي

الخصائص وفقًا لـ EN 10 346



S350GD | 1.0529



الدرجة S350GD هي فولاذ هيكلي بقوة خضوع لا تقل عن 350 ميجا باسكال.

نوع الفولاذ

درجة	إثبات الإجهاد Rp0,21) ميجا باسكال دقيقة.	قوة الشد Rm2) ميجا باسكال دقيقة.	تشطيب السطح	رقم المادة
إس 350 جي دي	350	420	+Z، +AZ، +ZM	1.0529

-

التركيب الكيميائي

C	Si	Mn	P	S
0.20	0.60	1.70	0.10	0.045

الفولاذ الهيكلي

الخصائص وفقًا لـ EN 10 346



S550GD | 1.0531



الدرجة S550GD هي فولاذ هيكلي بقوة خضوع لا تقل عن 550 ميجا باسكال.



نوع الفولاذ

درجة	إثبات الإجهاد Rp0,21) ميجا باسكال دقيقة.	قوة الشد Rm2) ميجا باسكال دقيقة.	تشطيب السطح	رقم المادة
S550GD	550	560	+Z، +AZ، +ZM	1.0531



التركيب الكيميائي

C	Si	Mn	P	S
0.20	0.60	1.70	0.10	0.045
